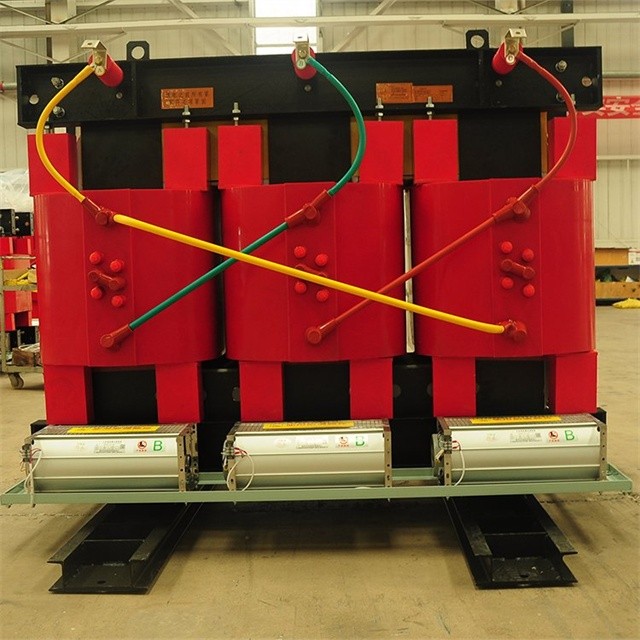

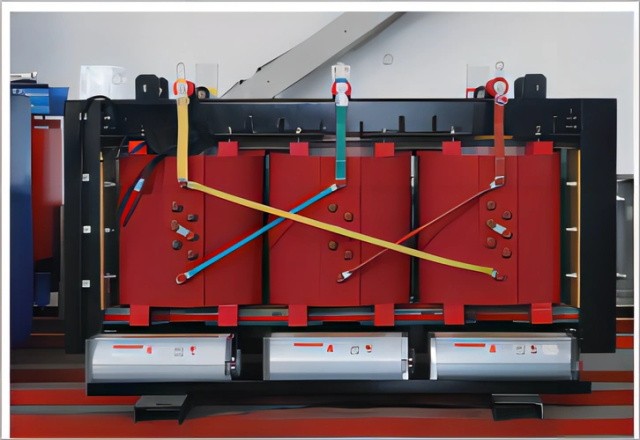

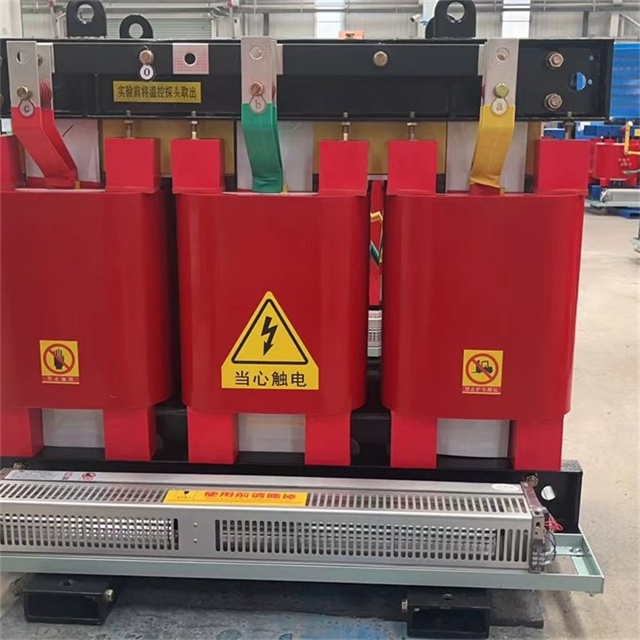

scbh15非晶合金干式变压器系列非晶合金干式变压器是结合非晶合金低损耗铁芯与树脂浇注干式绕组的高效节能电力设备，广泛应用于配电网、高层建筑、数据中心等对节能、防火、环保要求较高的场景。以下从型号定义、核心特点、结构组成、应用场景及选型维护等方面展开详细说明：

　　一、型号含义拆解(scbh15非晶合金干式变压器)

　　首先明确型号中各字母/数字的意义，理解其产品定位：

　　scbh15非晶合金干式变压器的核心优势源于非晶合金铁芯与树脂浇注绕组的组合，具体特点如下：

　　1. 极致节能：低损耗、高效率

　　- 空载损耗极低：非晶合金铁芯的原子排列无规则(非晶体结构)，磁滞损耗仅为传统硅钢片铁芯的1/3~1/5，空载损耗比同容量的SCB13(硅钢片干式变压器)低50%以上。

　　例：1000kVA的scbh15非晶合金干式变压器空载损耗约为800W，而同容量SCB13约为1800W，年节省电费可达数千元(按年运行8760小时、电价0.6元/度计算，年省电费≈(1800-800)×8760×0.6÷1000≈5256元)。

　　- 负载损耗达标：虽负载损耗(电流通过绕组产生的铜损)与SCB15相当，但结合极低的空载损耗，整体能效等级更高，多数产品达到GB 20052-2020《电力变压器能效限定值及能效等级》中的1级能效。

　　2. 安全环保：防火、无污染

　　- 防火性能优异：绕组为环氧树脂浇注，属于A级绝缘材料(最高允许工作温度105℃，部分改进型可达120℃)，不燃、不释放有毒气体，满足高层建筑、地铁、数据中心等“防火分区”要求，无需单独设置变压器室防火隔离。

　　- 免维护、无渗漏：干式结构无油，不存在漏油、渗油风险，减少后期维护成本;铁芯和绕组密封性好，耐潮湿、耐粉尘，适应多环境使用。

　　3. 结构紧凑、噪音低

　　- 体积小、重量轻：非晶合金铁芯磁密高，可减小铁芯体积，同容量下scbh15非晶合金干式变压器的体积比SCB13小15%~20%，重量轻20%左右，节省安装空间(如地下室、楼层配电间)。

　　- 运行噪音低：非晶合金铁芯的磁致伸缩系数小，配合环氧树脂绕组的减震设计，运行噪音≤55dB(1000kVA规格)，远低于传统硅钢片变压器(约65dB)，适合对噪音敏感的场所(如医院、居民区)。

　　4. 抗短路能力强

　　- 树脂浇注绕组为整体固化结构，机械强度高，能承受短路时的电磁力冲击，不易变形;非晶合金铁芯采用“卷绕式”结构，铁芯接缝少，磁路均匀，减少短路时的局部过热风险。

　　三、主要结构组成

　　scbh15非晶合金干式变压器的结构围绕“低损耗、高安全”设计，核心部件包括：

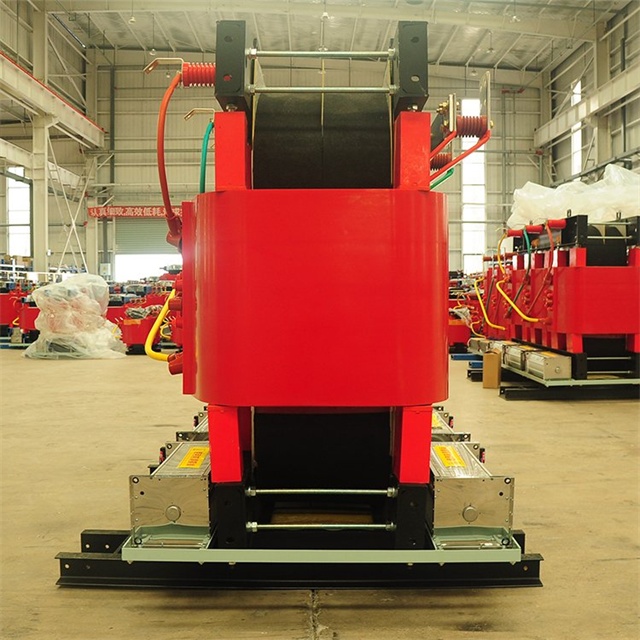

　　1. 非晶合金铁芯

　　- 材料：铁基非晶合金薄带(厚度约0.02mm)，成分多为Fe-Si-B-Cu-Nb系(如1K101)，需在惰性气体保护下快速冷却(冷却速度>10⁶℃/s)制成，保证非晶体结构。

　　- 结构：采用“卷铁芯”或“叠铁芯”形式(卷铁芯磁路更连续，损耗更低)，铁芯表面涂覆绝缘漆，防止片间短路。

　　- 注意：非晶合金薄带脆性大，运输和安装时需避免剧烈振动，防止铁芯碎裂导致损耗升高。

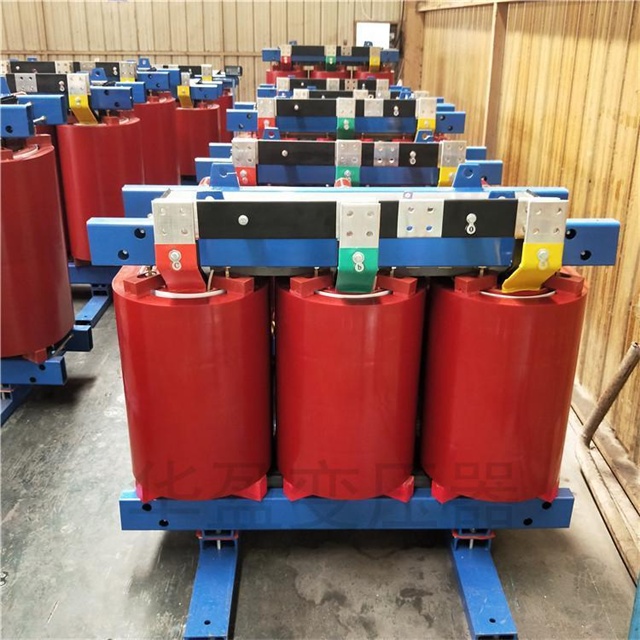

　　2. 环氧树脂浇注绕组

　　- 导体：铜导线(部分低价产品用铝导线，需明确标注“铝绕组”，载流量和耐热性略低于铜)，导线表面包覆绝缘漆。

　　- 工艺：采用“真空浇注+高温固化”，环氧树脂与固化剂混合后填充绕组间隙，形成致密的绝缘层，绝缘等级多为F级(155℃) 或H级(180℃)。

　　- 特点：绕组整体强度高，耐局部放电(局部放电量≤10pC)，绝缘寿命长(正常使用下≥20年)。

　　3. 冷却系统

　　- 自然冷却(AN)：小容量(≤1600kVA)多采用自然风冷，通过外壳散热片实现热量交换，无需风扇，无噪音。

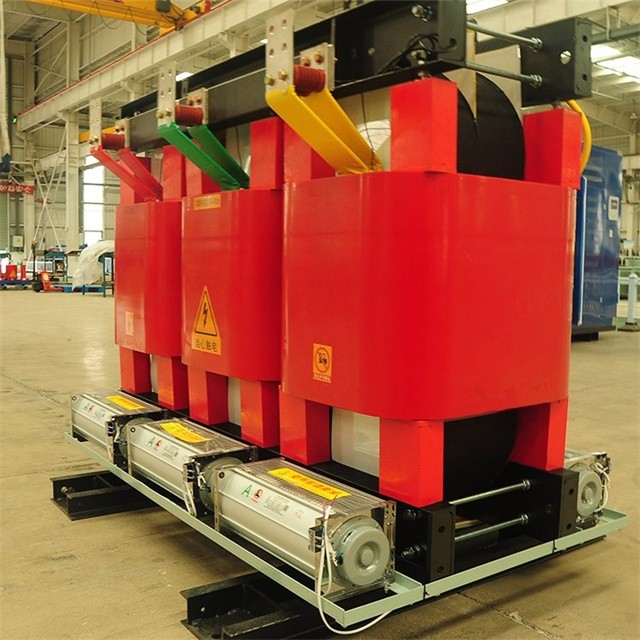

　　- 强迫风冷(AF)：大容量(≥2000kVA)或高温环境下，配置轴流风扇，温度超过80℃时自动启动，冷却效率提升30%~50%。

　　4. 外壳与附件

　　- 外壳：采用冷轧钢板喷塑，防护等级多为IP20(防手指触摸)或IP30(防固体异物侵入)，部分户外场景可定制IP54防护(防雨防尘)。

　　- 附件：包括温控器(监测绕组温度，超温报警/跳闸)、压力释放阀(防止内部绝缘击穿时压力过高)、接线端子(铜排或电缆连接)。

　　四、典型应用场景

　　scbh15非晶合金干式变压器的性能特点决定了其适用场景以“节能+安全+紧凑”为核心需求，主要包括：

　　- 民用建筑：高层建筑、住宅小区、别墅群的配电，满足防火、低噪音、小空间安装需求。

　　- 公共设施：医院、学校、图书馆、地铁、机场，需无油环保、低噪音，避免污染和噪音影响人群。

　　- 工商业领域：数据中心(需高可靠性、低损耗，降低PUE值)、精密电子厂房(防油污染设备)、新能源电站(如光伏逆变器侧配电，适应户外潮湿环境)。

　　- 特殊场所：化工车间(无油可避免火灾风险)、地下车库/机房(紧凑体积适配狭小空间)。

　　五、选型与维护注意事项

　　1. 选型关键参数

　　- 容量：根据负载总功率(考虑同时率和未来扩容，通常按负载的1.2~1.5倍选择)，常见容量：50kVA、100kVA、200kVA、500kVA、1000kVA、2000kVA。

　　- 电压等级：高压侧多为10kV(配电网主流)，低压侧为0.4kV(380V/220V)，特殊场景可定制35kV高压侧或0.69kV低压侧。

　　- 损耗与能效：优先选择1级能效产品(符合GB 20052-2020)，长期运行更节能;需确认厂家提供的“空载损耗”“负载损耗”实测值(避免虚标)。

　　- 绕组材质：明确是“铜绕组”还是“铝绕组”，铜绕组载流量大、耐热性好，寿命更长，适合长期满负荷运行;铝绕组成本低，但需注意温升和过载能力。

　　2. 安装与维护要点

　　- 安装禁忌：非晶合金铁芯怕振动，安装时避免铁芯碰撞、跌落;变压器基础需平整，防止运行时共振导致噪音增大或铁芯损坏。

　　- 日常维护：

　　1. 定期检查温控器显示(确保绕组温度≤105℃，F级绝缘)，清理外壳散热孔灰尘(防止散热不良);

　　2. 每年检测一次绝缘电阻(高压对低压、高压对地、低压对地，绝缘电阻值应≥100MΩ，环境湿度大时需烘干);

　　3. 避免过载运行(短期过载不超过1.2倍额定电流，长期过载不超过1.1倍)，防止绕组过热老化。

　　- 故障处理：若出现“超温报警”，先检查负载是否过载，再排查风扇(若为AF冷却)是否故障;若出现“局部放电增大”，需停电检查绕组是否有裂纹或污染。

　　六、与同类产品的对比(scbh15非晶合金干式变压器 vs SCB13/SCB11)

　　为更清晰体现其优势，下表对比主流干式变压器的核心差异：

　　结论：scbh15非晶合金干式变压器初始投资高，但长期运行节能效益显著(通常3~5年可收回成本差)，适合长期使用、负载稳定的场景;若短期使用或负载波动大，SCB13性价比更高。

　　综上，scbh15非晶合金干式变压器非晶合金干式变压器是当前配电网中“节能+安全”的优选设备，其核心竞争力在于非晶合金铁芯的低损耗特性，配合树脂浇注的高安全性，能满足多场景的严苛需求，但选型时需平衡初始成本与长期节能收益。
