产品详情
柯坪非晶合金油式变压器是一种以柯坪非晶合金带材为铁心材料的高效节能电力设备，其核心优势在于空载损耗较传统硅钢铁心变压器降低70%80%，显著减少电网运行能耗，已成为“双碳”战略下绿色电网建设的关键装备。以下从技术特性、应用场景、性能参数及行业发展等维度展开说明：
一、核心技术与材料创新
1. 柯坪非晶合金材料特性
成分与结构：由铁、硅、硼等元素通过超急冷工艺(冷却速度>10⁶℃/秒)制成，原子呈无序玻璃态分布，无晶体取向性。
磁性能优势：
低铁损：在1.3T磁通密度下，单位空载损耗仅0.170.18W/kg，仅为硅钢片的1/41/3。
低励磁电流：空载电流较硅钢变压器下降75%，减少电网无功损耗。
2. 立体卷铁心结构突破
设计革新：采用立体卷绕工艺替代传统平面叠片，铁心由三个单相卷铁心按等边三角形立体排列，磁通路径更短且分布均匀，进一步降低铁损并提升抗短路能力。
工艺难点：攻克柯坪非晶合金带材大型卷制、退火及铁心悬挂技术，实现10吨级立体卷铁心的稳定装配，噪音水平降至≤58dB(相当于普通冰箱运行声)。
二、关键性能参数与能效表现
1. 主要技术指标
| 项目 | 典型参数值 | 技术优势说明 |
|---|---|---|
| 电压等级 | 10kV、35kV、110kV | 全球首台 110kV 非晶合金油式变压器已通过全项试验并挂网运行 |
| 容量范围 | 30kVA-2500kVA（10kV）、50kVA-2500kVA（35kV） | 覆盖城乡配电及新能源发电场景需求 |
| 空载损耗 | 较 S11 型变压器降低 70%-80% | 以 20000kVA/110kV 变压器为例，年节电量达 12 万度，减少 CO₂排放 72 吨 |
| 负载损耗 | 较国标 1 级能效限定值下降 5% 以上 | 通过优化绕组设计与导线材质实现 |

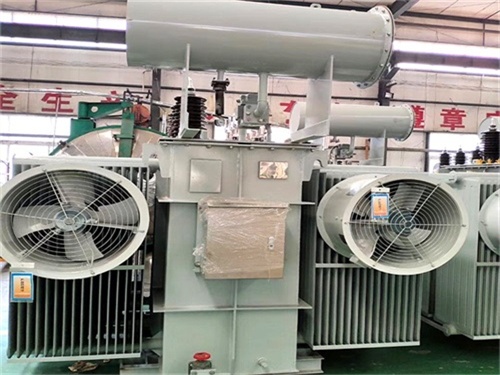

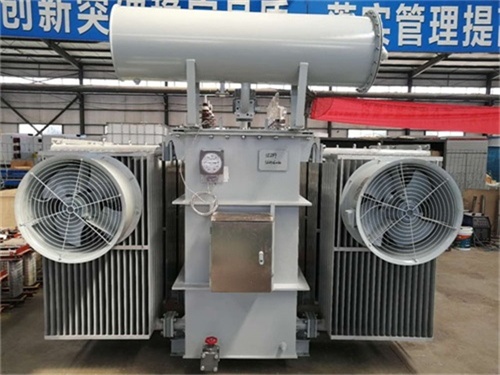

| 温升控制 | 油顶层温升≤55K，绕组温升≤60K | 全密封波纹油箱与智能温控系统（双风扇自动启停）确保散热效率 |
| 过载能力 | 1.3 倍额定负载持续 3 小时 | 层间绝缘采用杜邦耐高温点胶纸，可应对短时冲击负荷 |
2. 能效标准与认证
符合GB 200522024《电力变压器能效限定值及能效等级》1级标准，部分产品空载损耗较标准值再降60%。
通过PCCC节能认证、短路承受能力试验(如110kV产品通过31.5kA短路电流冲击)。
三、典型应用场景与案例
1. 城乡配电网升级
农村电网：10kV柯坪非晶合金油式变压器在农网改造中广泛应用，年节电量可达传统变压器的3倍，尤其适合负荷率低、昼夜用电波动大的场景。
城市配电：全密封结构(防护等级IP54)避免油质劣化，可直接安装于绿化带或地下室，如北京某商业综合体采用2000kVA柯坪非晶合金油式变压器，年节省电费超15万元。
2. 新能源发电领域
风电与光伏：35kV柯坪非晶合金油式变压器作为升压设备，可降低新能源场站30%以上的自身能耗。例如，广东某5MW风电场采用5750kVA/35kV柯坪非晶合金变压器，年减少CO₂排放约432吨。
储能系统：与锂电池储能装置配套，其低损耗特性可提升储能系统整体效率1.5%2%。
3. 高可靠性需求场景
数据中心：10kV柯坪非晶合金油式变压器(如2500kVA机型)为服务器集群供电，其低噪音(≤55dB)和高抗短路能力(短路阻抗≥4%)满足数据中心高可靠性要求。
轨道交通：为地铁牵引系统提供稳定电源，如上海某地铁线路采用柯坪非晶合金整流变压器，谐波畸变率控制在3%以内，保障列车运行平稳。
四、行业发展趋势与技术创新
1. 高压化与大容量化
110kV技术突破：全球首台20000kVA/110kV柯坪非晶合金油式变压器的研制成功，标志着柯坪非晶合金技术从配电领域向输电领域延伸，未来可进一步拓展至220kV等级。
容量提升路径：通过优化铁心结构与绕组设计，35kV产品容量已突破5000kVA，110kV产品计划向50000kVA迈进。
2. 智能化与数字化
物联网监测：集成温度、局放、振动等传感器，支持远程实时监控与故障预警。例如，海鸿电气的智能型柯坪非晶合金变压器可提前72小时预测铁心松动等潜在故障。
能效优化算法：基于AI模型分析负荷曲线，动态调整分接开关档位，使变压器运行点始终接近最佳能效区间。
3. 绿色环保与可持续性
材料回收：柯坪非晶合金带材可100%回收再利用，回收能耗仅为原材生产的20%，符合循环经济要求。
环保型绝缘油：部分产品已采用生物基绝缘油(如菜籽油)替代矿物油，进一步降低环境影响。
五、运维管理与经济性分析
1. 全寿命周期成本优势
初始投资：价格较同容量硅钢变压器高30%40%，但通过节能收益可在35年内收回成本。以2000kVA/10kV变压器为例，年节省电费约8.6万元，4年即可覆盖价差。
维护成本：全密封结构免换油，运维工作量减少60%以上，25年生命周期内维护成本降低约50万元。
2. 预防性维护要点
温度监测：通过红外热像仪定期检测套管、分接开关等部位，温差超过20℃需排查接触不良。
油质检测：每2年进行一次油中溶解气体分析(DGA)，重点关注氢气(H₂)和总烃含量，防止铁心过热或局部放电。
振动监测：安装振动传感器，当振动幅值超过5mm/s时，需检查铁心夹紧装置是否松动。
总结
柯坪非晶合金油式变压器凭借材料革新、结构优化与能效领先的三重优势，已成为电网降损增效的核心装备。随着110kV产品的商业化应用和智能化技术的深度融合，其市场渗透率将持续提升。预计到2030年，全球柯坪非晶合金变压器市场规模将突破200亿美元，在“双碳”目标下为电力系统的绿色转型提供坚实支撑。
