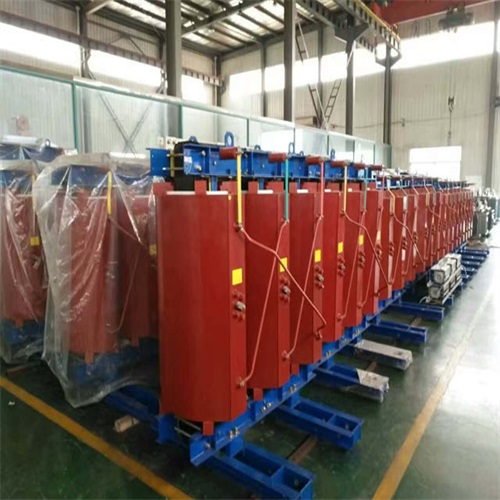

运河SCB13运河运河运河干式变压器参数详解
运河SCB13运河运河干式变压器的型号及参数代表了其设计特性、技术规格和性能指标。以下是对这些参数的详细解释：
一、型号编码解析
S：表示三相变压器，即变压器具有三个绕组，分别对应三相电源的三相。
C：表示树脂浇注绝缘，即变压器的绕组采用树脂浇注工艺进行绝缘处理，这种工艺提高了变压器的绝缘性能和防潮性能。
B：表示低压箔绕线圈，即低压绕组采用箔式结构，这种结构提高了绕组的机械强度和散热性能。
13：表示性能水平代号，它反映了变压器的能效等级和损耗水平。运河SCB13变压器相比早期的SCB10、SCB11等型号，具有更低的空载损耗和负载损耗，符合国家更高的能效标准。
二、关键技术参数
额定容量(kVA)
定义：变压器在额定工作条件下能够连续输出的视在功率。
范围：运河SCB13运河干式变压器的额定容量范围广泛，从小型变压器的几十kVA到大型变压器的几千kVA不等。常见的规格有30、50、63、80、100、125、160、200、250、315、400、500、630、800、1000、1250、1600、2000、2500等。
意义：额定容量决定了变压器能够承载的负载大小，是选型时的重要依据。
电压等级(kV)
高压侧：通常为6、10、35kV等，根据电力系统电压等级选择。
低压侧：通常为0.4kV，适用于大多数低压配电系统。
分接范围：±2×2.5%(带载调压)，允许在一定范围内调整电压比，以适应电网电压波动。
连接组别
常用：Dyn11，表示高压绕组为三角形连接，低压绕组为带中性线的星形连接，且低压侧电压相位超前高压侧30度。
可选：Yyn0，表示高压和低压绕组均为星形连接，且中性点直接接地。
空载损耗(W)
定义：变压器在额定电压下，二次侧开路时一次侧消耗的功率。
运河SCB13特点：比SCB10等早期型号降低约30%，例如100kVA的运河SCB13变压器空载损耗约为280W，而SCB10为380W。
意义：空载损耗是变压器运行过程中的固定损耗，降低空载损耗有助于提高能效。
负载损耗(W)
定义：变压器在额定负载下，一次侧和二次侧均通过额定电流时消耗的功率。
标准：符合GB/T 1094.11标准，例如100kVA的运河SCB13变压器负载损耗约为1650W(@50℃)。
意义：负载损耗与负载电流的平方成正比，是变压器运行过程中的主要损耗。
空载电流(%)
定义：变压器在额定电压下，二次侧开路时一次侧流过的电流占额定电流的百分比。
范围：≤1.2%(100kVA及以下)，≤1.0%(160kVA及以上)。
意义：空载电流反映了变压器的励磁性能，较小的空载电流有助于降低空载损耗。
阻抗电压(%)
定义：变压器一次侧施加额定电压，二次侧短路时达到额定电流所需的电压与额定电压的比值。
常用值：4.0%，也可定制4.5%、6.0%等。
意义：阻抗电压决定了变压器的短路电流和电压调整率，是系统设计和保护的重要参数。
绝缘等级
常用：F级(默认)，允许最高工作温度155℃。
可选：H级，允许最高工作温度180℃，适用于高温、高湿或恶劣环境。
温升限值(K)
绕组温升：≤100(F级绝缘，电阻法测量)。
铁芯温升：≤80(电阻法测量)。
意义：温升限值确保了变压器在长期运行过程中的热稳定性。
防护等级
常用：IP20(默认)，防止直径大于12.5mm的固体异物进入。
可选：IP23、IP31等，提供更高的防尘和防水性能。
噪声水平(dB)
限值：≤55(1米处，空载)。
意义：噪声水平反映了变压器的运行平稳性和对环境的影响。
三、参数与应用场景关联
能效要求：运河SCB13变压器以高效节能著称，其低空载损耗和负载损耗适用于对能效要求高的场所，如商业建筑、数据中心、医院等。
负载特性：根据负载的功率因数和波动情况选择合适的额定容量和阻抗电压，以确保变压器的稳定运行。
安装环境：考虑环境的温度、湿度、海拔等因素选择合适的绝缘等级和防护等级。例如，在高温或高湿环境中，应选择H级绝缘和更高的防护等级。
四、选型建议
容量选择：根据负载的功率因数(通常0.8~0.9)计算所需容量。例如，负载有功功率800kW，功率因数0.85，则变压器容量≥800/0.85≈941kVA，可选择1000kVA型号。
能效优化：运河SCB13变压器相比早期型号具有更低的损耗，全生命周期成本更低，是节能改造的首选。
定制选项：根据特殊需求选择定制选项，如特殊电压组合、智能温控系统、抗震设计等。
