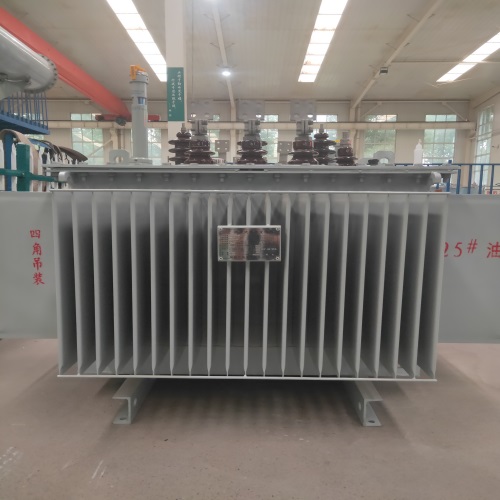

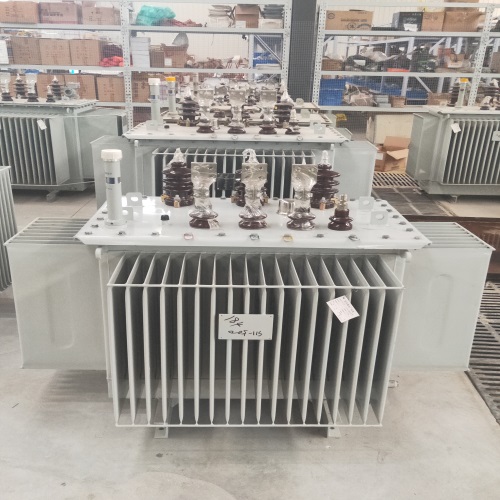

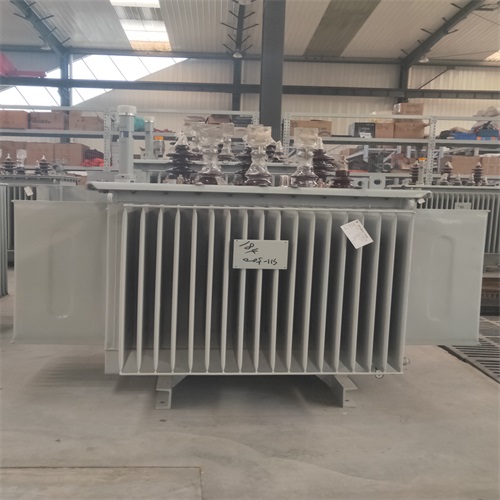

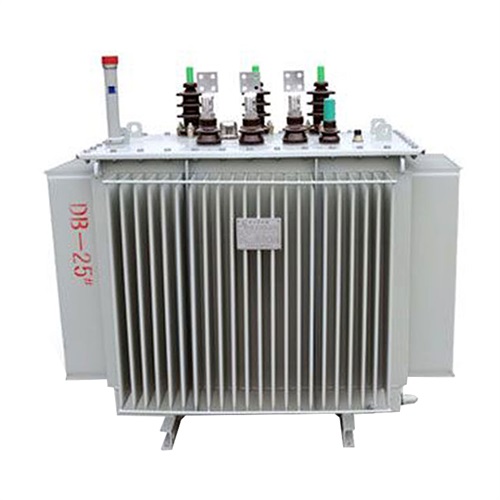

SH15-250KVA非晶合变压器是一种用非晶合金铁心为导磁材料的全密封油浸式配电变压器。它是环保节能的理想电气产品，符合国家经委、计委颁布的《中国节能技术大纲》精神。近二十年已经在国内、外电网上普遍运行。SH15-250KVA非晶合变压器是国家科技新产品，在新型S9系列产品结构设计的基础上进行开发的。设计的主导思想是满足产品的可靠性，提高产品的性能。设计中根据S9变压器的实际情况，重新调整了一些损耗系数及结构，使损耗设计值更符合实测值。同时进行了优化设计，合理确定铜铁比例，使材料成本最低，结构也更合理。

　　功能特点：

　　1、安全，难燃防火，无污染，可直接安装在负荷中心;

　　2、机械强度高、短路承载能力强、运行安全可靠;

　　3、免维护、安装简便，综合运行成本低;

　　4、防潮性能好，可在100%湿度下正常运行，停运后不经预干燥即可投入运行;

　　5、低损耗、低局放、低噪音、散热能力强，强迫风冷条件下可以150%额定负荷运行;

　　6、配备有完善的温度保护控制系统，为变压器安全运行提供可靠保障;

　　7、非晶合金运河运河运河干式变压器的显著特点是空载损耗小而经济运和负荷率相对较低;

　　8、特别适用于负载率在50%～80%区间，实行三班制的工矿企业;

　　9、非晶合金变压器对配电设备的可靠运行、能源和运行费用的节约都非常有利;

　　10、非晶合金运河运河干式变压器损耗低、发热少、温升低，运行性能稳定;

　　11、非晶合金运河干式变压器超载能力强、安全可靠、耐腐蚀性能强，具有免维护性，可广泛应用于国防、地下室、高层建筑等要求不间断供电的场所。

产品特点剖析

　　1、SH15-250KVA非晶合变压器空载损耗平均降低24%，产品更节能。

　　2、高压绕组用铜线，低压绕组用铜线或铜箔绕制，机械强度高，局部放电小。

　　3、变压器油箱采用全密封结构，油箱与箱沿可用螺栓连接或焊死，变压器油不与空气接触，减缓油的劣化，延长使用寿命。

　　4、油箱密封有关零部件进行改进，提高工艺水平以保证密封的可靠性。

　　5、在正常运行内不需要换油，大大降低了变压器的维护成本。

　　正常使用条件

　　海拔不超过 1000m 户内或户外

　　最高环境气温度 +40℃ 最高日平均温度 +30℃

　　最高年平均温度 +20℃ 最低气温 -25℃

　　根据用户要求可提供在特殊使用条件下运行的变压器。

　　执行标准

　　a. GB1094.1～2-1996，GB1094.3， .5-1985电力变压器

　　b. JB/T10318-2002油浸式非晶合金铁心配电变压器技术参数和要求

　　性能特点

　　a.铁芯的导磁材料采用非晶合金。非晶合金是以铁、硼等元素为原料，用急速冷却等特殊工艺，喷铸成带状薄片，使该物质的原子排列呈现无序化的合金。由于非晶合金具有软磁特性，磁滞回线的面积很狭窄，即它只需要很小的磁化功率，所以用非晶合金材料做成的变压器，其空载损耗也就很小。

　　b.SH15-250KVA非晶合变压器铁心采用非晶合金带材一般卷制成三相五柱式结构，使变压器的高度比三相三柱的低。铁心截面为矩形，其下轭可以打开便于线圈的套装。

　　c.器身装配、油箱结构、保护装置等方面类同全密封油浸配电变压器，同样是采用了不吊心结构，采用真空于燥、真空滤油和注油的工艺，采用波纹油箱，没有储油柜等结构。

　　d.该SH15-250KVA非晶合变压器的负载损耗与S9系列的负载损耗相同，然而空载损耗15系列比S9系列下降75%左右;16系列比S9系列下降80%左右.

　　产品尺寸参考图
