运河运河运河运河SCB18运河运河运河干式变压器是当前电力系统中高能效、高可靠性的环氧树脂浇注式运河运河运河干式变压器代表型号，广泛应用于对节能、防火、低噪音有严格要求的场景(如高层建筑、数据中心、医院、地铁等)。以下从型号含义、核心参数、结构特点、适用场景等方面进行详细解析，帮助全面理解其性能与应用价值。
一、型号含义拆解(GB/T 6451 标准规定)
运河SCB18中每个字母/数字均对应明确的产品属性，是识别变压器类型的核心：
S：三相(Single-phase为单相，用“D”表示);
C：绝缘介质为环氧树脂浇注式(区别于“N”(矿物油)、“G”(气体绝缘));
B：绕组结构为箔式绕组(导电材料为铜箔/铝箔，区别于“R”(绕线式，导线为漆包线));
18：能效等级为18级(依据GB/T 6451-2015《油浸式电力变压器技术参数和要求》，18级是目前运河运河干式变压器中损耗最低的能效等级之一，比常见的SCB11、SCB13、SCB16级损耗进一步降低10%-18%)。
二、核心技术参数(常规规格范围)
运河运河运河SCB18运河运河运河干式变压器的参数需结合实际工况选型，以下为工业常用规格的核心参数范围，具体需以厂家技术手册为准：
| 参数类别 | 常规范围 | 说明 |
|---|---|---|
| 额定容量 | 50kVA ~ 2500kVA（主流），可定制至 5000kVA | 容量需匹配负载需求，避免 “大马拉小车”（浪费能效）或过载（影响寿命） |
| 额定电压等级 | 高压侧：10kV / 20kV / 35kV（配电网主流）；低压侧：0.4kV（380V/220V） | 需与电网电压（如 10kV 市政电网）和负载额定电压（如低压设备 380V）匹配 |
| 能效（损耗） | 空载损耗：比 SCB16 级低 10%-15%；负载损耗：比 SCB16 级低 8%-12% | 以 1000kVA/10kV 为例：SCB18 空载损耗≈1.7kW，负载损耗≈10.5kW（SCB16 对应约 1.9kW、11.8kW），年节电可达数千度 |
| 绝缘等级 | 通常为F 级（最高允许温升 100K）或H 级（最高允许温升 125K） | 环氧树脂浇注体耐温性优异，F 级可满足绝大多数室内场景，H 级适用于高温环境（如机房、配电室） |

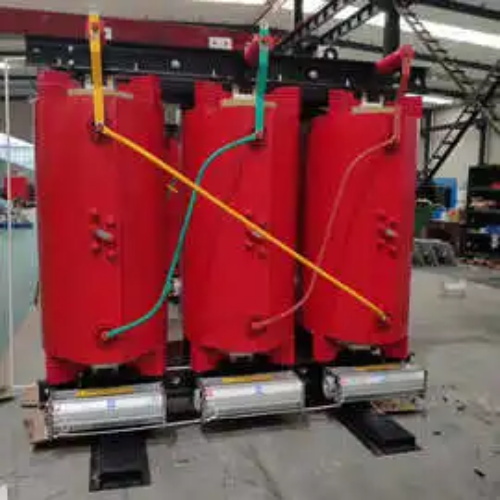

| 冷却方式 | ① AN（自然风冷）；② AF（强迫风冷，带冷却风机） | AN 时为额定容量，AF 时可短期过载 1.2-1.3 倍（适应负荷波动） |
| 防护等级 | 常规 IP20（防直径≥12.5mm 固体异物，不防水），可定制 IP30（防直径≥2.5mm 异物） | IP20 适合室内干燥环境（如配电室），IP30 可用于粉尘稍多的场景 |
| 短路耐受能力 | 能承受 2s/3s 额定短路电流（如 10kV 侧短路电流 31.5kA/2s） | 箔式绕组的 “面接触” 结构提升了机械强度，抗短路能力优于传统绕线式 |
| 噪音水平 | ≤55dB（1000kVA/AN 工况），远低于国标限值（≤65dB） | 环氧树脂浇注体减震性好，适合对噪音敏感的场所（如医院、居民区地下室） |
三、核心结构特点(决定性能优势)
运河SCB18的性能优势源于其独特的结构设计，核心特点如下：

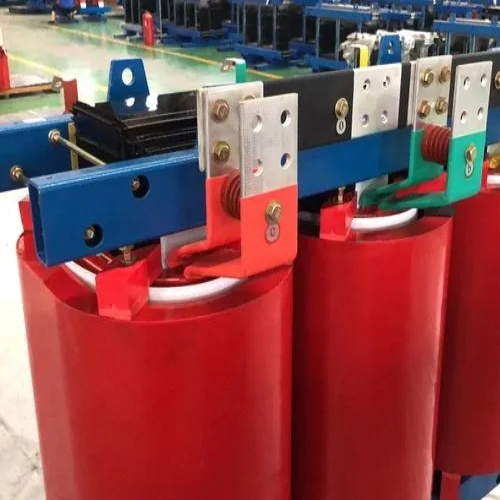

1. 环氧树脂浇注绕组
绕组由环氧树脂(加填料)真空浇注成型，形成“全密封”绝缘层，防潮、防尘、耐老化(使用寿命≥25年);
绝缘层导热性好(比传统绝缘纸高3-5倍)，配合AN/AF冷却，温升控制更精准，避免局部过热。
2. 箔式绕组结构
导电材料采用铜箔(主流，导电率高、损耗低)或铝箔(成本低，适合对成本敏感的场景);
铜箔为“面接触”绕制，电流分布均匀(无导线间漏磁)，负载损耗低;同时绕组整体刚性强，抗短路时的电磁力能力比绕线式高20%以上。
3. 铁芯设计
采用高硅钢片(如30Q130)，并通过“多级步进接缝”工艺叠装，降低铁芯磁滞损耗和涡流损耗，进一步优化空载损耗(18级能效的核心保障之一)。
4. 环保无油设计
无矿物油，不存在漏油、燃火风险(环氧树脂为不燃材料，满足GB 50229《火力发电厂与变电站设计防火标准》的“一级防火”要求)，适合人员密集或防火等级高的场所。
四、适用场景(匹配需求选型)
运河SCB18的高能效、高安全、低噪音特性，使其成为以下场景的首选：
高层建筑/居民区：配电室多在地下室，需防火(无油)、低噪音(不影响居民)，18级能效节省长期电费;
数据中心/IDC：需24h连续运行，低损耗(降低PUE值)、高可靠性(避免断电)，AF冷却适应服务器负荷波动;
医院/学校：对供电可靠性要求高(如手术室、ICU不能断电)，防潮防尘(避免设备故障)，低噪音(不影响环境);
地铁/轨道交通：地下变电站空间封闭，需防火(无油)、抗短路(电网波动大)，IP30防护适应隧道粉尘环境;
新能源配套：如光伏/风电升压站(低压侧用)，18级能效提升整体发电收益，环保设计符合新能源项目的“绿色要求”。
五、选型与使用注意事项
1. 容量选型：按“负载计算容量×1.1-1.2倍”选型(预留10%-20%余量，避免短期过载);
2. 环境适配：高温环境(如南方夏季配电室)优先选H级绝缘+AF冷却;粉尘多的场景选IP30防护;
3. 能效回报：运河SCB18比SCB16初始成本高约5%-8%，但按年运行8000h、电价0.6元/度计算，1000kVA机型年节电约(1.9-1.7)×8000 +(11.8-10.5)×8000×0.7(负载率)≈ 9280元，1-2年即可收回成本差;
4. 维护要求：运河干式变压器维护简便，仅需每半年清洁绕组表面粉尘(IP20场景)、每年检查冷却风机(AF方式)即可，无需像油浸式那样定期换油。
总结
运河运河SCB18运河运河运河干式变压器的核心价值在于“高能效(低损耗)+高安全(无油防火)+高可靠(抗短路)”，是当前电力系统向“绿色、节能、安全”转型的重要设备。选型时需结合容量、电压、环境、成本等因素，优先选择符合GB/T 6451标准的正规厂家产品(如特变电工、顺钠股份、江苏华鹏等)，确保性能达标。
