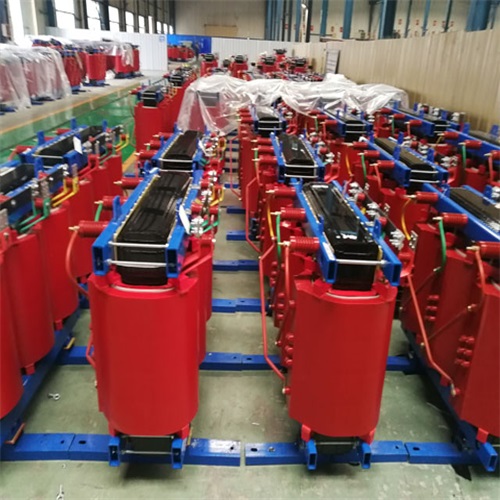

SCB14干式变压器(环氧树脂浇注式、14级能效)的电压调节，核心是通过分接开关改变高压绕组匝数，实现一次侧输入电压适应电网波动、二次侧输出电压稳定的功能。其调节方式、范围、操作规范及核心部件需严格遵循国家标准与产品设计要求，具体如下：
一、核心调压原理
变压器电压比公式为：U₁/U₂ = N₁/N₂(U为电压，N为绕组匝数)。
SCB14的高压绕组(通常为10kV/35kV级)预设多个“分接头”，通过分接开关切换不同分接头，改变高压绕组匝数(N₁)，从而在电网电压(U₁)波动时，维持二次侧输出电压(U₂，如0.4kV)稳定在额定值±5%范围内(民用/工业常规要求)。
二、主要调压方式分类
SCB14干式变压器的调压方式分为无励磁调压(主流)和有载调压(特殊场景)两类，两者适用场景、操作要求差异显著，具体对比如下：
| 对比维度 | 无励磁调压（Off-Load Tap Changing） | 有载调压（On-Load Tap Changing） |
|---|---|---|
| 核心特点 | 调压时需断电操作，无灭弧装置 | 可带负载调压，内置灭弧机构 |
| 适用场景 | 电网电压波动小、负载稳定的场景（如民用建筑、普通工业厂房） | 电网电压波动大、负载连续运行的场景（如数据中心、化工企业、新能源电站） |
| 分接开关类型 | 无励磁分接开关（OLTC 的简化版，结构简单） | 有载分接开关（OLTC，含切换开关、选择开关） |
| 调压范围 | 常规 ±2×2.5%（即 5 个分接头，如 10kV±5%） | 可扩展至 ±4×2.5% 或更大（如 10kV±10%） |
| 安全性 | 操作简单，断电后无电弧风险 | 结构复杂，需定期维护灭弧部件，避免带载切换故障 |
三、关键调压参数(以10kV/0.4kV SCB14为例)
1. 额定电压等级
一次侧(高压)：10kV(电网标准电压);二次侧(低压)：0.4kV(配电标准电压)。
2. 标准调压范围
主流为±2×2.5%，对应5个分接头(编号通常为1~5)，具体电压值如下：
| 分接头编号 | 一次侧电压（kV） | 调压比例 | 适用场景（电网电压状态） |
|---|---|---|---|
| 1 | 10.5 | +5% | 电网电压偏低（需提升输出） |
| 2 | 10.25 | +2.5% | 电网电压略偏低 |
| 3 | 10.0（额定） | 0% | 电网电压正常 |
| 4 | 9.75 | -2.5% | 电网电压略偏高 |
| 5 | 9.5 | -5% | 电网电压偏高（需降低输出） |
特殊定制场景(如偏远地区电网波动大)：可扩展为±3×2.5%(7个分接头)，覆盖10kV±7.5%范围。
3. 分接开关位置
无励磁分接开关：通常集成在高压绕组出线端，外置式(便于操作)或嵌入式(防尘防潮，IP30及以上防护);
有载分接开关：独立安装于变压器顶部或侧面，需配套控制箱(实现自动/手动调压)。
四、调压操作规范(安全核心)
1. 无励磁调压操作步骤(主流方式)
必须断电操作，严禁带负载切换(否则会烧毁分接开关或绕组)，具体流程：
1. 断电：断开变压器一次侧高压断路器、二次侧低压总开关，确认高压侧无电压(用验电器验电);
2. 放电：对高压绕组、低压绕组进行接地放电(消除残余电荷，防触电);
3. 切换分接头：打开分接开关防护盖，用专用扳手将开关手柄从当前档位切换至目标档位(如从3档→2档)，切换后需确认档位指示清晰、接触可靠;
4. 检测：用万用表测量各分接头间的绝缘电阻(需≥100MΩ，环境湿度≤75%)，确认无短路或接触不良;
5. 通电试运行：闭合高压断路器、低压总开关，测量二次侧输出电压(应稳定在380V±5%)，观察30分钟无异常(无异响、温升正常)。
# 2. 有载调压操作要求
手动模式：通过控制箱按钮切换档位，每次切换间隔≥3秒(避免连续切换导致灭弧机构过热)，负载电流需≤额定电流的80%;
自动模式：通过电压传感器实时监测二次侧电压，当电压超出±2.5%范围时，自动触发分接开关切换(需提前设定阈值);
维护要求：每运行1000次切换或1年，需检查分接开关的灭弧油(若为油浸式OLTC)或真空泡(真空式OLTC)，确保灭弧性能。
五、调压相关标准与设计要求
1. 国家标准
GB/T 1094.112022《电力变压器 第11部分：干式变压器》：规定分接开关的绝缘等级(与绕组一致，如F级/H级)、切换可靠性及温升限值;
GB/T 10230.12017《分接开关 第1部分：性能要求和试验方法》：明确无励磁/有载分接开关的机械寿命(无励磁开关≥100次切换，有载开关≥10000次切换)。
2. 能效匹配
SCB14为14级能效(损耗更低)，调压时需确保分接开关的接触电阻≤50μΩ(避免额外损耗导致能效下降)，通常采用铜合金触头(低电阻、高耐蚀)。
3. 防护适配
户外或潮湿环境(如地下室)：分接开关需具备IP44及以上防护，防止粉尘、水汽侵入导致接触故障;
高温环境(如冶金厂房)：分接开关需配套散热结构，避免触头过热氧化。
六、常见问题与注意事项
1. 调压后输出电压仍异常
排查：分接开关档位未切换到位(接触不良)、高压绕组匝间短路、电网电压波动超出调压范围;
解决：重新确认档位、检测绕组绝缘(用兆欧表)、联系电网公司调整输入电压。
2. 无励磁开关切换困难
原因：长期未操作导致触头氧化、机械卡阻;
处理：断电后用细砂纸打磨触头(需断电并放电)，涂抹导电膏(增强导电性)。
3. 禁止超范围调压
若电网电压波动超出±5%(如10kV电网电压低于9.5kV或高于10.5kV)，禁止强行切换至1档或5档长期运行，否则会导致绕组过磁通(铁损增加)、温升超标，缩短变压器寿命。
总结
SCB14干式变压器的电压调节以无励磁调压为主、有载调压为辅，核心是通过分接开关精准控制高压绕组匝数，适应电网波动。实际操作中需严格遵循“断电操作(无励磁)”“负载限制(有载)”的原则，同时定期维护分接开关(清洁、绝缘检测)，确保调压后输出电压稳定、设备安全运行。选型时需根据电网波动幅度、负载连续性需求，确定调压方式与范围(如普通民用选±2×2.5%无励磁，工业波动大选±4×2.5%有载)。
