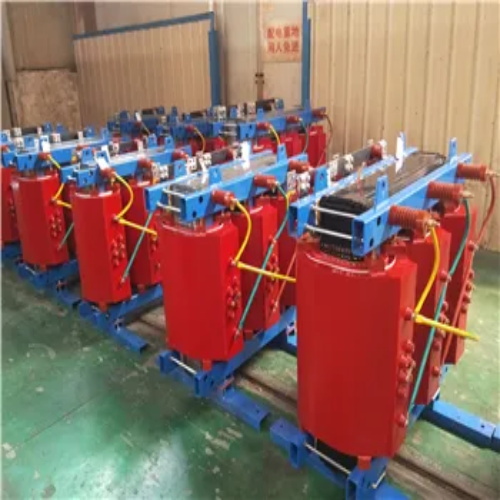

干式变压器的接线是比较重要的，因为干式变压器内部的线路比较多，能否正确地进行连接是干式变压器有没有故障的一个重要的因素，也是后续使用的一个重要的安全保障。干式变压器接线要注意的问题比较多，要做到连接的正确性和使用的安全性能。对干式变压器接线最好地方法就是有接线图，这样的话干式变压器的效果才会更好。常见的干式变压器的接线图是如下的一些主要的步骤：

　　1、短接干式变压器的“输入”与“输出”接线端子用兆欧表测试其与地线的绝缘电阻。1000V兆欧表测量时，阻值大于2M欧姆。

　　2、干式变压器输入、输出电源线截面配线应满足其电流值大小的要求;按照2-2.5A/min2电流密度配置为宜。

　　3、输入、输出三相电源线应按干式变压器接线板母线颜色黄 、绿、红分别接A 相、B 相、C 相，零线应与干式变压器压器中性零线相接，接地线、干式变压器外壳以及干式变压器中心点相连接.平常我们说的地线与零线都是从干式变压器中性点引出的。(如干式变压器有机箱应与箱体地线标志对应相连接)。检查输入输出线，确认正确无误。

　　4、先空载通电，观察测试输入输出电压符合要求。同时观察机器内部是否有异响、打火、异味等非正常现象，若有异常，请立即断开输入电源。

　　5、当空载测试完成且正常后，方可接入负载。

　　以上是常见的干式变压器的主要的接线图的步骤和一些接线的方法供大家进行参考，如果说大家还有什么其他的问题的话请联系我们的厂家以及技术人员进行解决吧!
