干式变压器的使用是比较多的，对于干式变压器的种类比较多，应用的时候干式变压器的用途也是比较多的。对于干式变压器在进行应用的时候，干式变压器的使用者应该要去关注干式变压器的内部的结构的，干式变压器的结构有着怎样的结构呢?还是和干式变压器厂家的技术人员进行去了解一下它的相关的内部的结构吧：

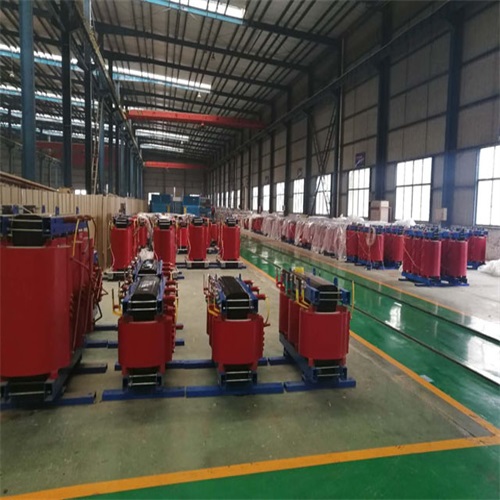

　　干式变压器的种类很多，其基本结构和基本原理是相同的。它是由铁心和绕组(线圈)两个基本部分所组成。

　　1.铁心

　　根据干式变压器铁心结构的不同，干式变压器可分为壳式和心式两种。图11-8(1)所示为壳式干式变压器。这种结构的特点是铁心包围着线圈，这样就不需要专门的干式变压器外壳。功率较小的单相干式变压器多采用壳式结构。图11-8(2)所示为心式干式变压器。这种结构的特点是线圈包围着铁心，功率较大的单相干式变压器常用心式，以减少用铁量。 干式变压器铁心的作用是构成磁路，为了减少涡流损耗，铁心是用薄硅钢片交错迭装而成的。在硅钢片表面涂有绝缘漆并经氧化处理形成绝缘层。

　　2.绕组(线圈)

　　单相小功率干式变压器的绕组，多用高强度漆包线绕制。大功率干式变压器多用扁铜线或铝线绕制。绕制时多采用圆柱形绕组，将低压绕组靠近铁心，以便与铁心绝缘。高压绕组同心地套在低压绕组外面。干式变压器按照绕组的多少，可分为三类。

　　(1)单圈干式变压器 只有一个绕组，也叫自耦干式变压器，如图11-9(1)。

　　(2)双圈干式变压器 有两个绕组如图11-9(2)。

　　(3)多圈干式变压器 有两个以上绕组，常用的有三圈干式变压器，如图11-9(3)。

　　干式变压器外接电源(即输入端)的绕组叫原绕组，产生感应电压输出去接负载的绕组叫副绕组。以V1、V2分别表示原、副绕组的电压，n1、n2表示原、副绕组的匝数，I1、I2表示原、副绕组的电流，它们有如下的关系：

　　V1/V2=I2/I1=n1/n2

　　以上是常见的干式变压器的各种的内部结构和主要的结构的类型，对于干式变压器的基本的组成您还有什么其他的疑问的话请联系我们的技术人员进行了解吧!
