城区SCB13城区城区城区干式变压器制造标准深度解析

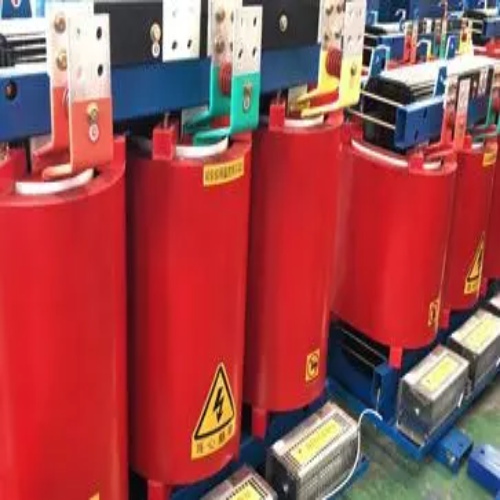

城区SCB13城区城区干式变压器作为新一代节能型配电设备，其制造标准严格遵循GB/T 10228-2015《干式电力变压器技术参数和要求》及GB 20052-2020《电力变压器能效限定值及能效等级》，在能效、绝缘、温升、安全等方面实现全面升级。以下从核心标准、技术要求、检测认证、选型建议四方面展开分析，为用户提供权威指导。
一、城区SCB13城区干式变压器核心制造标准
1. 能效标准(GB 20052-2020)
能效等级：城区SCB13属于三级能效(原S13级)，空载损耗较GB/T 10228-2008标准降低约15%，负载损耗降低约5%。
示例：500kVA 城区SCB13空载损耗≤680W，负载损耗≤4820W(120℃基准)。
能效对比：
| 能效等级 | 空载损耗降低率 | 负载损耗降低率 | 适用场景 |
|---|---|---|---|
| SCB10（二级） | 基准值 | 基准值 | 常规商业建筑 |
| SCB13（三级） | 较SCB10降低15% | 较SCB10降低5% | 数据中心、医院等高负载场景 |
| SCB18（一级） | 较SCB10降低30% | 较SCB10降低10% | 超大型公共设施 |
| 部件 | 技术要求 | 示例 |
|---|---|---|
| 铁芯 | 采用优质冷轧硅钢片（如30ZH120），叠片系数≥0.96，阶梯接缝工艺降低空载损耗。 | 某厂商铁芯损耗≤0.9W/kg（50Hz，1.7T），较传统铁芯降低20%。 |
| 绕组 | 高低压绕组均采用环氧树脂浇注，导线截面优化以降低负载损耗。 | 500kVA高压绕组线径≥Φ2.24mm，低压绕组采用箔式结构（厚度≤0.8mm）。 |
| 绝缘系统 | 主绝缘采用Nomex纸+环氧树脂复合材料，耐受电压≥50kV/mm。 | 某产品局部放电测试值＜3pC，远低于国标5pC要求。 |
| 温控系统 | 配置智能温控仪，实时监测三相温度并联动风机/报警装置。 | 支持Modbus-RTU协议，可接入楼宇自控系统（BAS）。 |
2. 绝缘标准(GB/T 1094.11-2022)
绝缘等级：采用F级(155℃)或H级(180℃)绝缘系统，局部放电≤5pC(1.1倍额定电压下)。
耐压试验：
感应耐压：2倍额定电压，持续60秒。
外施耐压：高压侧35kV(1分钟)，低压侧5kV(1分钟)。
3. 温升限值(GB/T 1094.2-2013)
绕组温升：F级绝缘≤100K，H级绝缘≤125K(电阻法测量)。
铁芯温升：≤80K(红外测温仪监测)。
超温保护：
一级报警：110℃(风机启动)。
二级跳闸：150℃(切断电源)。
4. 安全与环保标准
防护等级：IP20(防直击>12mm固体)，可选IP23(防淋水)。
环保要求：
阻燃材料：通过UL94 V-0级阻燃测试。
无毒绝缘：符合RoHS指令，禁用铅、汞等有害物质。
二、城区SCB13干式变压器关键技术要求
1. 核心材料与工艺
噪声控制(GB/T 1094.10-2003)
噪声限值：
500kVA及以下≤50dB(A)(1米处，空载)。
1000kVA≤55dB(A)。
降噪措施：
铁芯夹紧结构优化，减少磁致伸缩振动。
绕组外包裹吸音棉(厚度≥5mm)，降低高频噪声。
三、城区SCB13干式变压器检测与认证
1. 型式试验项目
| 试验项目 | 标准要求 |
|---|---|
| 温升试验 | 满载运行至热稳定，绕组温升≤限值（F级≤100K）。 |
| 短路承受能力 | 承受25倍额定电流冲击，持续2秒，绝缘无损伤。 |
| 声级测定 | 半消声室环境下测量，噪声值≤标准限值。 |
| 气候试验 | 通过C2级（GB/T 1094.11）湿热循环试验，绝缘电阻≥500MΩ。 |
2. 认证体系
国内认证：
CCC认证(中国强制性产品认证)。
节能认证(CQC标志)。
国际认证：
CE认证(欧盟安全标准)。
UL认证(北美市场准入)。
四、城区SCB13干式变压器选型与应用建议
1. 选型关键参数
| 参数 | 选型建议 |
|---|---|
| 容量 | 按负载总功率×1.2（裕度系数）确定，例如负载400kW选500kVA变压器。 |
| 绝缘等级 | 高温环境（如热带地区）选H级，常规环境选F级。 |
| 防护等级 | 室内选IP20，室外或粉尘环境选IP23并加装防尘罩。 |
| 温控配置 | 重要负载（如医院手术室）选配双温控仪+后备电源，确保故障时仍能报警。 |
2. 应用场景匹配
| 场景 | 需求特点 | SCB13优势 |
|---|---|---|
| 数据中心 | 24小时连续运行，能效要求高 | 三级能效，年节电约1.2万kWh（500kVA）。 |
| 地铁车站 | 空间受限，需低噪声 | 噪声≤50dB，紧凑设计（高度≤1.8m）。 |
| 化工厂 | 腐蚀性气体，需高防护 | IP23防护，环氧树脂涂层耐腐蚀。 |
| 高层建筑 | 消防要求严格 | F级绝缘，通过GB 8624 B1级阻燃测试。 |
3. 常见问题与解决方案
| 问题 | 原因 | 解决方案 |
|---|---|---|
| 局部过热 | 绕组局部电流密度过高 | 优化导线截面，增加散热气道。 |
| 绝缘开裂 | 环氧树脂固化不良 | 严格控制浇注工艺（真空度≤50Pa）。 |
