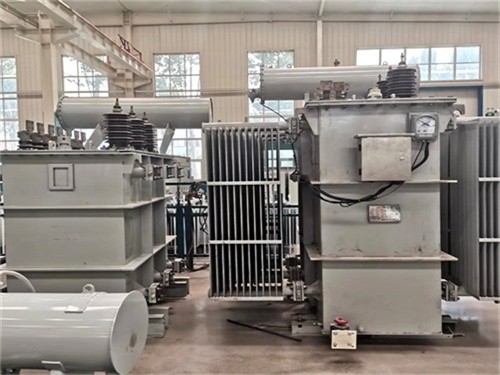

S20油浸式变压器是新一代高效节能型配电设备，凭借低损耗、高可靠性和全密封免维护设计，成为电网改造、工业用电和新能源领域的主流选择。以下从技术特性、应用场景、选型要点等维度展开详细解析：
一、核心技术特性与性能优势
1. 能效领先，节能显著
损耗优化：空载损耗较S13型降低10%15%(如1000kVA型号空载损耗约1.46kW，S13为1.62kW)，负载损耗降低15%20%(1000kVA型号负载损耗约7.1kW，S13为8.35kW)，综合节能效果达25%以上，符合GB 200522020二级能效标准。
材料升级：采用高导磁低损耗冷轧取向硅钢片(如7585硅钢片)和无氧铜绕组，磁滞损耗和铜损大幅减少;全密封结构隔绝空气，延缓绝缘油老化，确保长期能效稳定性。
2. 结构可靠，适应复杂环境
全密封设计：波纹油箱或片式散热器通过弹性补偿油体积变化，避免空气接触，实现免维护运行，使用寿命延长至15年以上;防护等级达IP44，防尘防水，适应25℃至+40℃的恶劣环境。
抗短路能力强：螺旋式或网格式绕组设计结合改进的线圈端面支撑，短路时径向力减小，突发短路耐受能力提升，适用于钢铁厂、油田等冲击负荷频繁的场景。
3. 低噪环保，安全合规
降噪技术：铁芯采用45°全斜多级接缝和单点接地工艺，运行噪声≤50dB(A)，满足居民区、医院等对噪音敏感的场所需求。
环保设计：无油泄漏风险(油箱全密封)，符合国家防火标准;部分型号可选用生物降解绝缘油，进一步降低环境影响。
二、关键技术参数与典型规格
| 参数类别 | 常规范围 | 说明 |
|---|---|---|
| 额定容量 | 30kVA ~ 31,500kVA（主流型号：315kVA、630kVA、1000kVA、2500kVA） | 覆盖小型商业到大型工业用电需求，支持定制化设计。 |
| 电压等级 | 高压侧：6kV、10kV、20kV、35kV；低压侧：0.4kV（380V/220V） | 适配城乡电网、工业配电等场景，支持 ±2×2.5% 调压分接。 |

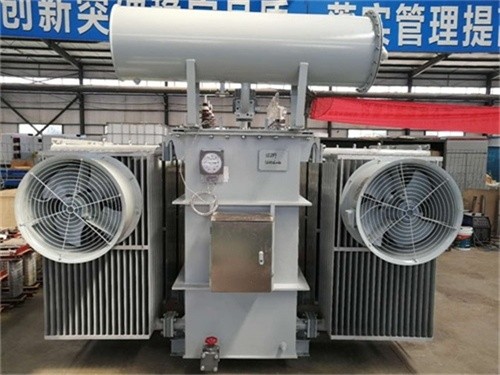

| 冷却方式 | 油浸自冷（ONAN）或风冷（ONAF，短时过载能力提升 15%-20%） | ONAF 适用于高负荷波动场景（如数据中心、充电桩集群）。 |
| 绝缘水平 | 绝缘等级 A 级，油击穿电压≥40kV；温升限值：顶层油温升≤60K，绕组温升≤65K | 满足高压绝缘和散热需求，优于 S13 系列标准。 |
| 短路阻抗 | 4%-6%（如 1000kVA 型号阻抗电压 4.5%） | 限制短路电流，保护设备和电网安全。 |
三、应用场景与适配性分析
1. 城市电网与基础设施
高层建筑与商业中心：低噪音(≤50dB(A))、免维护设计减少对居民的影响;二级能效降低长期电费，适合地下配电室。
地铁与轨道交通：IP44防护适应隧道粉尘环境，抗短路能力强，满足电网波动频繁的需求。
2. 工业与新能源领域
重工业与化工行业：抗短路能力强，适应钢铁厂、油田等冲击负荷;全密封结构抵御恶劣工况(如高温、腐蚀性气体)。
新能源发电：风电、光伏升压站中，动态调压能力匹配可再生能源波动特性;二级能效提升发电收益。
3. 偏远地区与临时用电
农村电网改造：全密封结构减少维护频次，适应偏远地区运维条件;IP44防护抵御户外环境(如风沙、雨水)。
建筑工地与展会：模块化设计便于运输和快速部署，免维护降低临时用电管理成本。
四、选型与安装维护要点
1. 选型关键
容量匹配：按“负载计算容量×1.11.2倍”选型，预留10%20%余量(如1000kW负载选1250kVA变压器)，避免长期过载。
环境适配：高温地区选ONAF冷却，潮湿污秽区域选IP44防护;高海拔(>1000m)需定制高原型。
经济性评估：S20初期成本比S13高15%40%，但按年运行8000h、电价0.6元/度计算，1000kVA机型年节电约9280元，12年即可回本。
2. 安装要求
土建基础：室内采用钢筋混凝土基础，高出地面100200mm防积水;户外基础需稳固，承重能力≥变压器重量的1.5倍。
安全防护：单台油量>1000kg时需设置储油坑(容积≥100%油量)和公共集油池;配备固定式水喷雾灭火系统，防火间距需符合GB 50229标准。
3. 维护建议
日常监测：每月检查油位、油温(≤85℃)，每年进行油质化验(击穿电压≥40kV)和红外测温，及时发现局部过热。
智能化运维：集成溶解气体分析(DGA)、局部放电检测(PD)等在线监测技术，通过AI算法预测设备寿命(如绝缘纸聚合度DP<200时需大修)。
故障处理：氢气浓度>150ppm或乙炔浓度>5ppm时触发报警，需立即排查内部故障;绕组变形可通过频率响应分析(FRA)检测。
五、与其他型号对比及市场趋势
1. 性能对比
| 型号 | 能效等级 | 空载损耗（1000kVA） | 负载损耗（1000kVA） | 短路阻抗 | 噪音水平 | 适用场景 |
|---|---|---|---|---|---|---|
| S13 | 三级 | 1.62kW | 8.35kW | 4.5% | 55dB(A) | 对成本敏感的常规场景 |
| S20 | 二级 | 1.46kW | 7.1kW | 4.5% | 50dB(A) | 节能要求高、环境复杂的场景 |
| S22 | 一级 | 1.3kW | 6.5kW | 4.5% | 48dB(A) | 高端节能场景（成本较高） |
2. 市场趋势
政策驱动：根据《变压器能效提升计划(20252030)》，到2025年二级能效变压器市占率将超40%，S20成为电网改造首选。
技术升级：集成物联网传感器实现远程监控(如油温、负载数据)，支持智能调度和预测性维护，降低运维成本。
环保化：生物降解绝缘油和低损耗硅钢片的应用，推动S20向“低碳、绿色”方向发展。
总结
S20油浸式变压器以高效节能、高可靠性、低维护成本为核心竞争力，在电网升级、工业用电和新能源领域具有不可替代的优势。选型时需结合负载需求、环境条件和经济性评估，优先选择符合GB 200522020标准的正规产品(如特变电工、顺钠股份等品牌)，并通过智能化运维延长设备寿命，实现全生命周期成本优化。随着能效标准的进一步提升，S20将持续主导中高端配电变压器市场。
